導語：國際上先進的折疊桿原理你知道嗎？?jì)蓮垐D教你看懂國際先進的折疊桿關鍵部件設計原理。
紙箱成型好是體現產品品質的象征。當紙箱成型不方正會(huì )影響產品抗壓以及產品的穩定性，所以紙箱成型是一個非常關鍵的指標。很多客戶對紙箱接縫有嚴格的規定，如三星大致要求在±2毫米等等。影響紙箱成型的有很多問題，其中折疊桿部分是一個非常重要的環節，不管印刷聯動線還是自動釘粘機都有折疊桿。折疊桿主要功能是修正以及預防出現剪刀差和接縫大小的問題。下面就介紹一種國際先進的折疊桿關鍵部件設計原理。

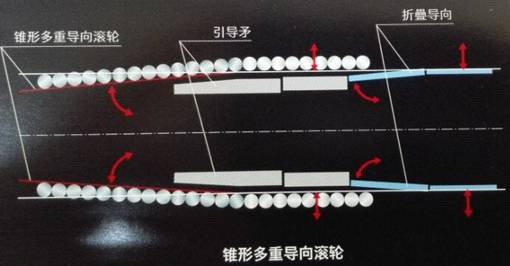

一、錐形導向輪
導向輪主要是對紙箱壓線進行修正和預防，在生產的時候利用內側導桿和導向輪的間距進行擠壓。當導向桿向外擴大時紙箱接縫就會(huì )變大，當導向桿向內時紙箱接縫就變小。其次，錐形導向輪可以根據紙箱尺寸調整折疊方向，可以借助印刷機的壓線進行個別調整，預防剪刀差的出現。
導向輪是逐個角度進行相應的變化，讓紙板在成型過程中形成角度進行折疊。每個輪的角度都不同，可以做互補作用。這樣紙箱在一個穩定的狀態下進行折疊，紙板不會(huì )產生跳動或者產生拖拉現象，這樣紙箱成型就非常穩定。

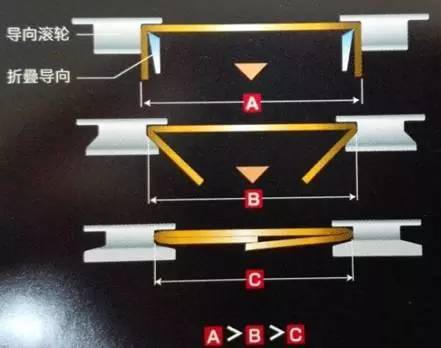

二、折疊導向輪的工作原理
1、每個輪子的間隙頭不同，可以根據產品進行適當調整；
2、修正輪采用橡膠產品制作，壓線力度有彈性；
3、壓線輪配合導紙桿進行壓線修正；
4、導紙桿的厚度以及角度根據壓線輪的膠帶進行配合；
5、修正輪配合導桿修正紙箱接縫；
6、修正輪為錐形。
